Сколько тока выдержит алюминиевая шина и где ошибаются при монтаже

Шину подобрали по справочнику, ошиновку собрали аккуратно, а через полгода болтовой стык потемнел и начал греться. Металл здесь почти никогда не виноват. Ниже разберём, откуда берутся цифры в таблицах, почему реальная нагрузка редко совпадает со справочной и что происходит в месте стыка двух разных металлов.

Что стоит за цифрами в справочниках

Длительно допустимый ток — это нагрузка, при которой проводник выходит на установившуюся температуру и дальше не нагревается. ПУЭ нормирует для неизолированных шин предельный нагрев 70 °C при температуре воздуха 25 °C. Превышение ускоряет окисление контактных площадок и старение изоляции соседних узлов.

Справочное значение — это граница, а не запас. Шина, загруженная по таблице до предела, работает без резерва. Любое отклонение по вентиляции или температуре в шкафу сразу выводит её за норму.

Важно.

Таблица из ПУЭ и как ей пользоваться

Значения ниже — длительно допустимый ток для одной полосы, установленной на ребро, при температуре воздуха 25 °C.

Зависимость нелинейная. Удвоение площади не удваивает пропускную способность: с ростом толщины сказывается поверхностный эффект, а теплоотвод улучшается медленнее, чем растёт площадь.

Почему практика расходится с таблицей

Табличный допустимый ток описывает идеальные условия. На объекте их не бывает. Картину меняют четыре фактора:

• Ориентация полосы. Плашмя проводник охлаждается хуже, чем на ребро — поправка доходит до 5–8 %.
• Пакет из нескольких полос. Средние полосы зажаты между крайними и отводят тепло хуже. Три полосы не дают тройной нагрузки.
• Температура среды. В закрытом шкафу летом легко получить 40–45 °C вместо расчётных 25 °C.
• Степень защиты оболочки. Глухой корпус без вентиляции срезает пропускную способность заметно сильнее, чем принято закладывать.

Поэтому вопрос, как выбрать сечение, не решается одним взглядом в таблицу. Берут расчётный ток нагрузки, применяют поправочные коэффициенты и только после этого идут в справочник.

Алюминий и медь при одинаковой нагрузке

Удельное сопротивление медной шины примерно в 1,6 раза ниже, чем у алюминиевой. При равном токе алюминиевому проводнику нужна площадь сечения в полтора раза больше. Понимание, как выбрать сечение под конкретный металл, начинается именно с этой цифры.

Плотность алюминия при этом втрое ниже. По массе он выигрывает даже с увеличенным сечением: ошиновка получается легче, опорные изоляторы и крепёж нагружены меньше, монтаж идёт быстрее. Прибавьте разницу в стоимости — и станет понятно, почему алюминий стал стандартным решением для распределительных устройств.

Медь берут там, где критичен габарит. Если размеры шкафа заданы жёстко и расширять сечение некуда, без медной шины не обойтись.

Ещё один довод в пользу алюминия — ремонтопригодность. Профиль легко режется и гнётся на месте, поэтому переделать участок ошиновки под изменившуюся нагрузку проще и дешевле. Понимать, как выбрать сечение с запасом под будущее расширение, полезно уже на стадии проекта: заложенный лишний типоразмер обходится дешевле, чем повторный монтаж через два года.

Где на самом деле греется ошиновка

Алюминий мгновенно покрывается оксидной плёнкой. Она защищает металл от коррозии, но её электрическое сопротивление на порядки выше, чем у самого алюминия. Собранный «как есть» стык даёт переходное сопротивление, оно греется под нагрузкой, окисление усиливается — и процесс идёт по нарастающей.

Одно грамотно собранное соединение служит десятилетиями, а небрежное выходит из строя за отопительный сезон. Разница — в подготовке поверхности и усилии затяжки, а не в цене крепежа.

Что делать при монтаже:

• Зачищать контактные поверхности щёткой прямо под слоем кварцевазелиновой смазки, чтобы плёнка не успела образоваться заново.
• Затягивать резьбу динамометрическим ключом. Недотяг даёт нагрев, перетяг сминает мягкий алюминий, и стык ослабевает со временем.
• Ставить тарельчатые пружинные шайбы — они компенсируют текучесть металла под нагрузкой.

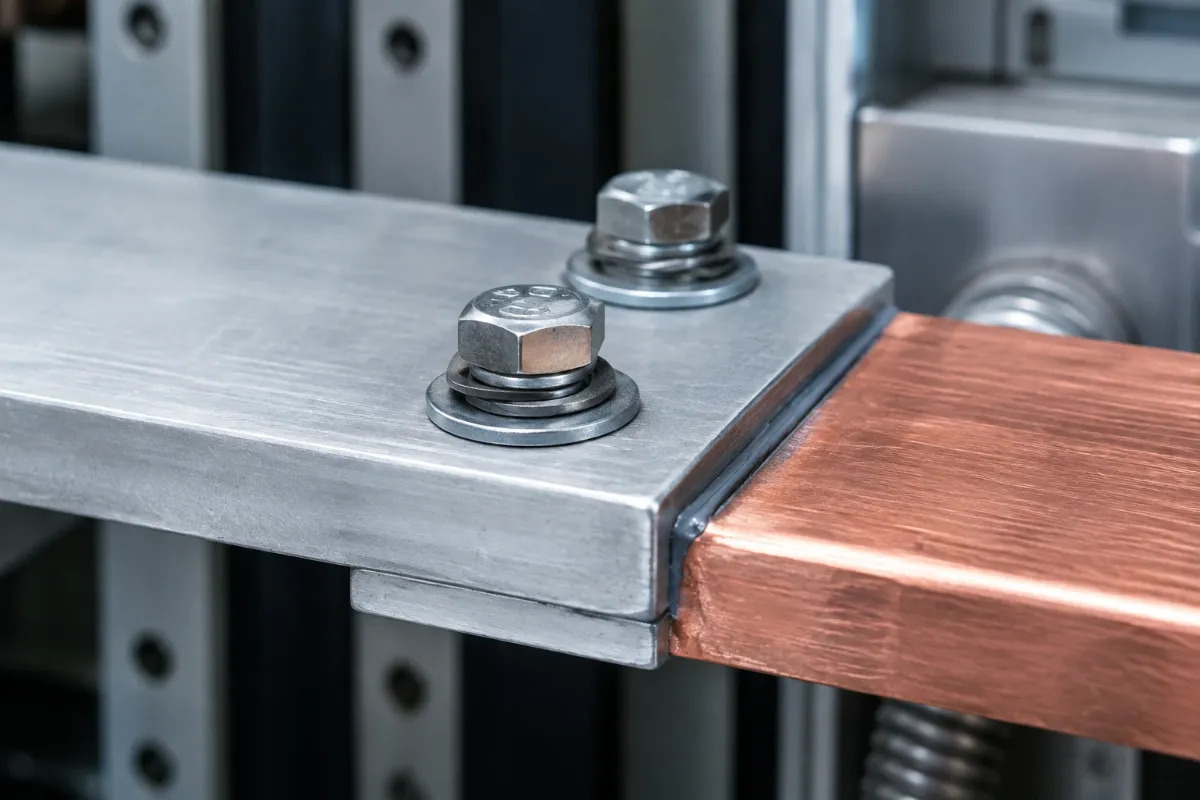

• Не стыковать напрямую алюминиевой и медной полосы. Разные электродные потенциалы образуют гальваническую пару, и во влажной атмосфере алюминий разрушается. Нужна переходная медно-алюминиевая пластина.

Обратите внимание.

Марка и состояние сплава

Для электротехнических шин применяют АД31 в состоянии Т и Т1 — прессованный профиль по ГОСТ 15176-89. Состояние определяет механику: Т1 жёстче и лучше держит форму в длинных пролётах, но хуже гнётся. Под сложную гибку берут Т.

Сплавы вроде АМг5 прочнее, но проводят ток заметно хуже, и в ошиновке их не применяют. Если поставщик предлагает просто «алюминиевую полосу» без указания марки и состояния — это повод задать вопрос. Конструкционный профиль внешне не отличается от электротехнического, а по проводимости разница принципиальна.

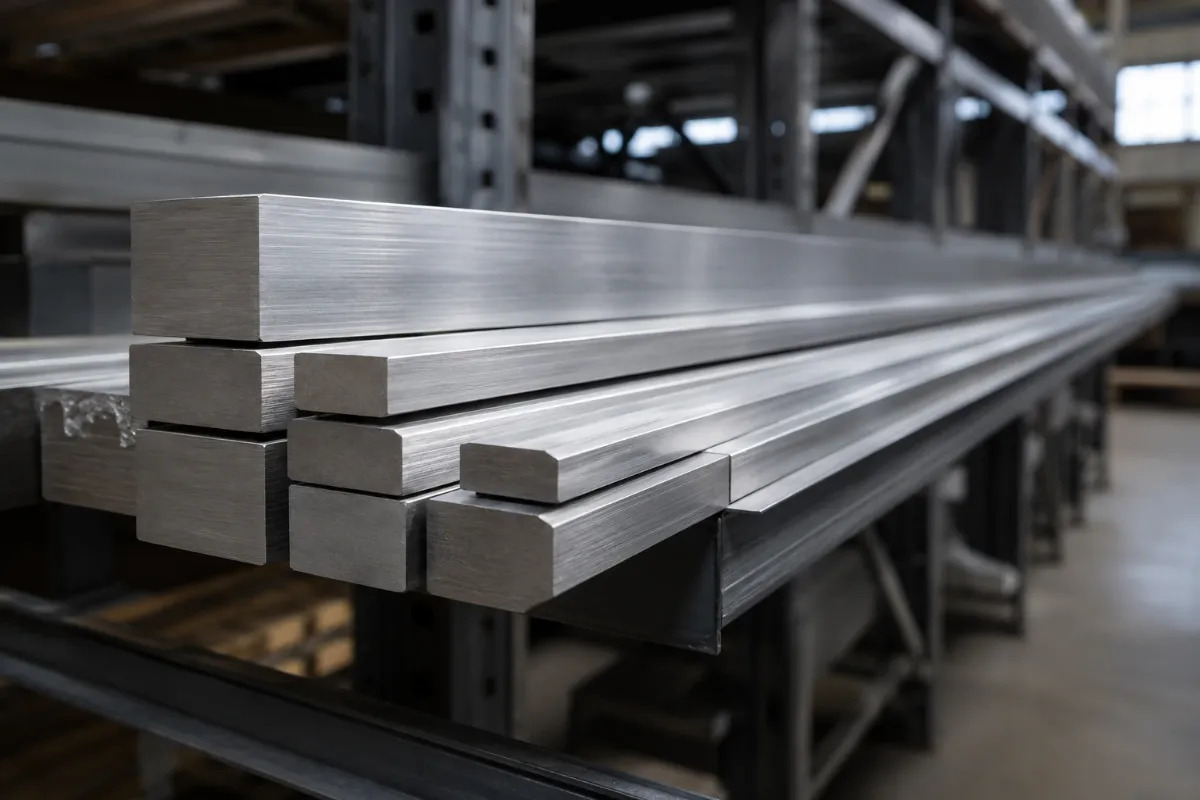

На складе компании «Астра» в Екатеринбурге алюминиевая шина АД31Т идёт толщиной от 2 до 12 мм и шириной от 20 до 120 мм. Этого диапазона хватает на большинство задач ошиновки, а нужную длину режут под заказ.

Коротко

Чтобы выбрать сечение для алюминиевой шины, нужны три вещи: расчётный ток нагрузки, поправки на реальные условия установки и понимание, что допустимый ток из справочника — это потолок, а не рабочая точка. Контактные узлы требуют не меньше внимания, чем сам проводник: именно там начинается большинство отказов в ошиновке.

Если сомневаетесь в выборе марки или сечения, запросите расчёт у поставщика — в «Астре» это делают бесплатно по параметрам вашей нагрузки.
