Почему исправная плата ещё не означает исправный модуль

Плата может выглядеть безупречно после монтажа, но готовое устройство всё равно не включится или начнёт сбоить в рабочем режиме. Причина в том, что «нет видимых дефектов» и «работает по техническому заданию» — разные выводы. Чтобы не смешивать их, проверки разделяют по тому, какие неисправности способен обнаружить каждый метод.

Что видно при оптической инспекции

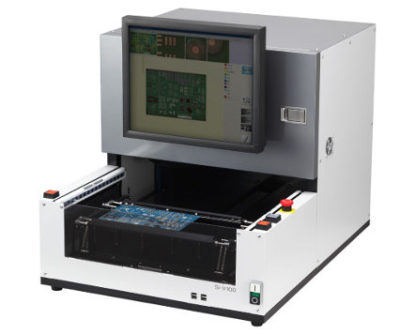

На производстве сборка электронных модулей включает контроль компонентов, монтажа платы и её соединений. Автоматическая оптическая инспекция (AOI) анализирует изображения смонтированной платы: так можно обнаружить смещение или отсутствие компонента, заметный дефект пайки. На странице Service Devices AOI указан как один из методов контроля качества.

Однако оптика работает с тем, что доступно камере. Она не измеряет сопротивление контакта, не подтверждает номинал каждой детали и не покажет, как микросхема поведёт себя под нагрузкой. Поэтому успешное прохождение AOI ещё не означает, что плата электрически исправна.

Имеет значение и способ монтажа. У поверхностных компонентов SMT и выводных деталей DIP отличаются расположение соединений и характер возможных дефектов. При двустороннем монтаже проверять приходится обе стороны платы. Среди производственных возможностей Service Devices указаны SMT, DIP, BGA, смешанный и двусторонний монтаж.

Что скрывается под корпусом BGA

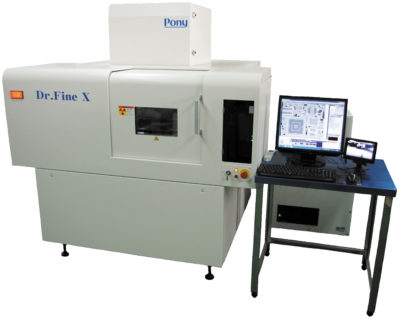

У BGA-корпуса контактные площадки расположены под микросхемой. После пайки осмотреть шариковые выводы сверху нельзя: корпус закрывает соединения. Здесь применяют рентген-контроль. Он позволяет увидеть расположение припоя и признаки дефектов, например перемычку между соседними выводами или недостающий шарик.

Рентгеновское изображение требует интерпретации с учётом конструкции корпуса и рисунка площадок. При этом снимок не отвечает на вопрос, правильно ли запрограммирован контроллер и выдаёт ли модуль нужный сигнал. Контроль скрытых соединений не заменяет проверку работоспособности.

На странице Service Devices рентген-контроль указан именно для BGA-компонентов. При подготовке технического задания разработчику полезно отметить корпуса со скрытыми выводами и согласовать объём проверки. Иначе формулировка «контроль монтажа» не уточняет, будут ли исследованы соединения, недоступные обычной камере.

Когда плату нужно включить

После оптического и рентгеновского контроля остаются неисправности, проявляющиеся только при работе. Неверный номинал компонента, ошибка прошивки или нарушение обмена между узлами могут не иметь внешних признаков. Для их выявления нужны электрические измерения и функциональное испытание: на модуль подают питание и проверяют его отклик.

Программа испытаний зависит от назначения изделия. Для одного модуля важно проверить потребляемый ток и состояние выходов, для другого — запуск интерфейса и реакцию на сигнал датчика. Критерии приёмки лучше задать до выпуска партии: указать измеряемые параметры, условия проверки и допустимые отклонения.

Service Devices предлагает функциональное тестирование по запросу, то есть его не следует считать обязательным этапом любого заказа. Состав испытаний нужно согласовывать отдельно. AOI, рентген-контроль BGA и проверка работающего модуля не дублируют друг друга: первый метод показывает видимые дефекты монтажа, второй исследует скрытые соединения, третий проверяет поведение устройства после включения.
