Ремень длиной в 3 миллиметра: почему ошибка в размере клинового ремня стоит дороже самого ремня

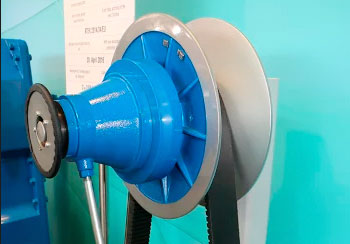

Приводной ремень — деталь, которую чаще всего покупают «по огрызку». Механик приносит в снабжение лопнувший ремень, кто-то прикладывает рулетку к обрывку, и в заказ уходит приблизительная цифра. Через месяц история повторяется, только теперь вместе с ремнём меняют подшипники вала. Разорвать этот круг проще, чем кажется: достаточно один раз разобраться в маркировке и работать с поставщиком, который подбирает деталь по профилю и расчётной длине, а не по описанию «такой же, как был» — например, remen.ru, где приводные ремни, шкивы и сопутствующие комплектующие подбираются под конкретную передачу.

Что на самом деле написано на боковине ремня

Маркировка клинового ремня выглядит как случайный набор символов, хотя в ней зашита вся геометрия. Первая часть — профиль сечения. Классические профили обозначают буквами: Z, A, B, C, D, E. Узкоклиновые — сочетаниями SPZ, SPA, SPB, SPC или XPZ, XPA. Профиль определяет угол клина и высоту ремня, то есть то, как деталь садится в ручей шкива. Ремень профиля A физически не может корректно работать в канавке под профиль B: он проваливается, теряет площадь контакта и начинает греться уже на холостом ходу.

Вторая часть — длина, и вот здесь чаще всего возникает путаница. У классических ремней принято указывать внутреннюю длину Li, у узкоклиновых — расчётную Lp, которая измеряется по нейтральной линии сечения и всегда больше внутренней. Разница между Li и Lp для профиля A составляет около 33 мм, для профиля B — примерно 40 мм. Если снабженец берёт цифру из одного стандарта и ищет её в другом, ошибка получается вовсе не в три миллиметра, а в три с половиной сантиметра, и натяжитель просто не выберет этот запас.

Отдельная тонкость — как измерен старый ремень. Отработавший свой срок ремень вытягивается на 1–2 % от исходной длины, и рулетка по нему даёт завышенное значение. Плюс лопнувший ремень нельзя измерить точно в принципе: он деформирован в месте разрыва. Поэтому размер снимают не с изношенной детали, а с межосевого расстояния и диаметров шкивов, либо просто читают уцелевшую маркировку — производители наносят её по всей длине боковины, и хотя бы один фрагмент обычно остаётся читаемым.

Чем оборачивается неверная длина

Слишком короткий ремень приходится ставить с перетягом. Натяжение выше расчётного создаёт постоянную радиальную нагрузку на валы, и первым сдаётся не ремень, а подшипниковый узел. Симптомы знакомые: гудение, нагрев корпуса, выработка в посадочном месте. Ремень при этом может отходить свой срок и даже дольше, из-за чего связь между ним и погибшим подшипником замечают далеко не сразу. Стоимость такой экономии складывается из подшипника, работы по замене и простоя линии.

Слишком длинный ремень уходит в другую крайность. Натяжитель выбирает ход до упора, но нужного усилия не даёт, ремень проскальзывает под нагрузкой, боковины полируются и обугливаются. Проскальзывание съедает передаваемую мощность — оборудование теряет производительность, двигатель работает с повышенным током, а ручьи шкивов постепенно вырабатываются под неправильно сидящим ремнём. После этого даже верно подобранный новый ремень на изношенных шкивах долго не проживёт.

Есть и третья ошибка, не связанная с размером напрямую. В многоручьевой передаче ремни обязаны быть не только одного профиля и длины, но и одной партии. Допуск по длине внутри стандарта позволяет двум одинаково промаркированным ремням различаться на несколько миллиметров, и в комплекте это означает, что нагрузку тянет один ремень, а остальные болтаются. Поэтому в передаче с двумя и более ручьями меняют весь набор целиком, подобранными комплектами, даже если визуально уцелевшие ремни выглядят прилично.

Чтобы заказ ушёл без переделок, поставщику стоит сообщить сразу пять вещей: полную маркировку с боковины, профиль, длину с указанием стандарта (Li или Lp), количество ручьёв в передаче и условия работы — температуру, наличие масла, реверсивные нагрузки. Пять строк в письме избавляют от повторной поставки и от разговора о том, почему линия снова стоит.
